Comprobadores de voltaje en la cerca

 Modelo A-19  Modelo C-12

VOLTÍMETRO DIGITAL

  • Mide con precisión el voltaje en la cerca. Se clava la varilla del cable negro en la tierra o se pone en contacto con un poste metálico o el hilo de tierra, si lo hubiere; la pinza roja se conecta al cable vivo de la cerca. A la lectura se le añaden dos ceros.

Ejemplo:

6.4 = 6.400 voltios.

  • Mide hasta 10.000 voltios.

  • Cortocircuitando las salidas de un electrificador con una carga artificial (resistencia incluida) puede comprobarse su rendimiento. Consultar los Datos Técnicos de cada modelo en Voltaje sobre 500 Ohmios. Si el voltímetro está bien calibrado la tensión debe ser aproximada a la allí indicada, siempre que el electrificador esté en potencia alta y la batería a plena carga.

  • Pila de 9 V. (F22) Incluida

  • Duración de la pila: 1 año aproximadamente.



Carga artificial

Compuesta por una resistencia de 500 ohmios y dos cables con sendas pinzas en los extremos, para facilitar la conexión en las bornas de salida y tierra del electrificador. La comprobación debe hacerse con la carga y sin ella, las dos lecturas figuran para cada modelo, en datos técnicos del catálogo. Una tolerancia de un 15% puede considerarse normal.

COMPRUEBA SIN TOCAR LA CERCA



Ampliable



  • Si la instalación está correcta, al aproximarlo al cable de la cerca se enciende una luz con cada impulso del electrificador. La distancia puede variar desde unos centímetros hasta 1 metro, según la potencia y el estado de la misma. A cuanta más distancia encienda, mayor será el voltaje en el cable.

  • Voltaje aproximado según la distancia entre el comprobador y la cerca:



60 cm.

 9   KV.

30 cm.

 5   KV.

15 cm.

 3,5 KV.

  8 cm.

2,5 KV.



  • Luz súper luminosa visible a pleno sol.

  • Pila de 9 V. (F22). Incluida

  • Encendido automático.

  • Duración de la pila: 1 año aproximadamente.

  • Dimensiones: 12 x 4 x 2 cm.

  • Peso: 100 grs.



NOTA: La tensión indicada en la cerca por este comprobador  puede ser ineficaz si la toma de tierra del electrificador es defectuosa.

 Modelo CL
  •  Comprobador  por lamparitas de neón.

  •  Mide el voltaje aproximado en la cerca pero fiable.

  •  No necesita pila.

  •  Se maneja de forma similar al modelo digital, A-19.

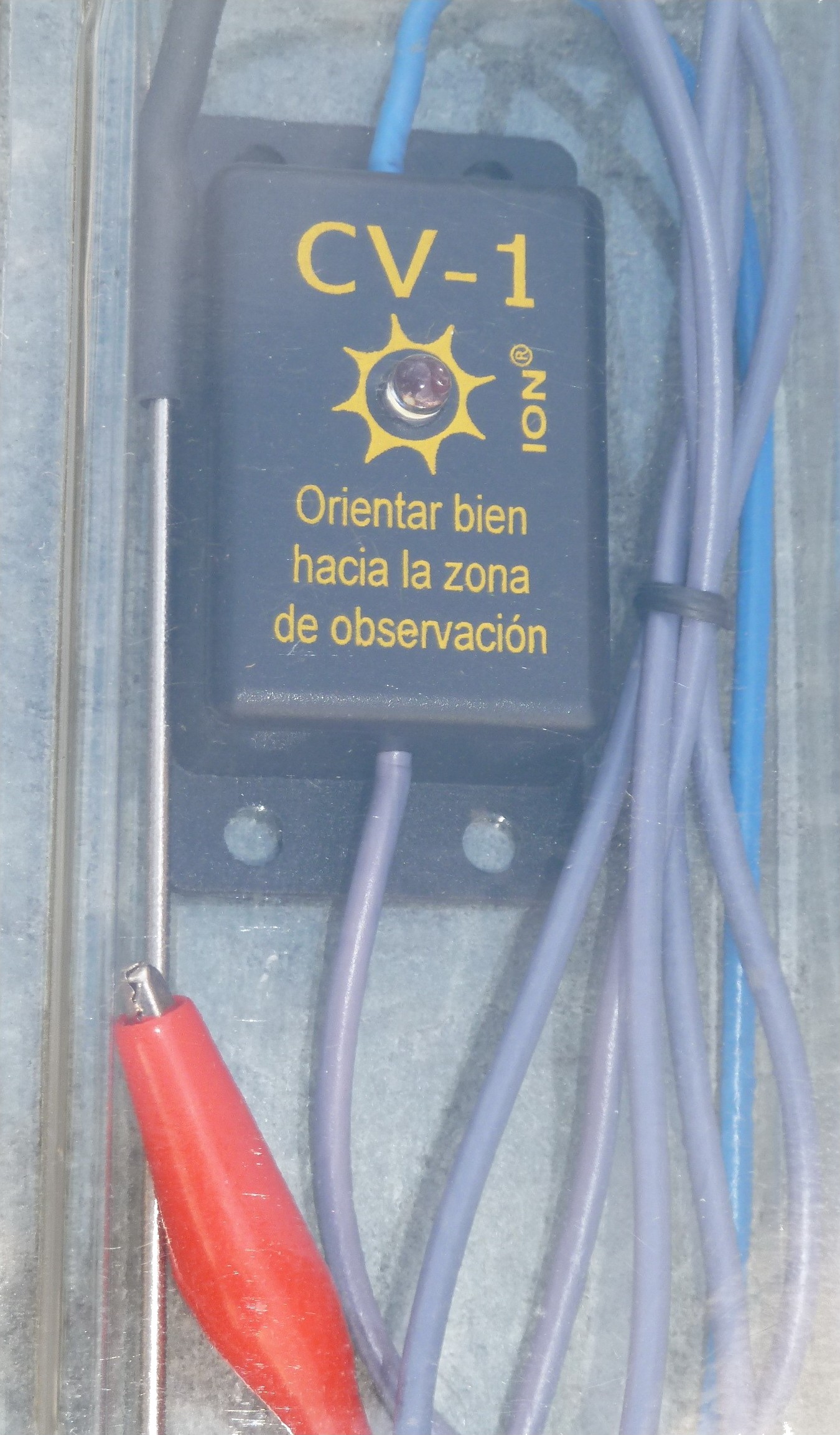

 Modelo CV-1
  • Ampliable Comprobador visual a distancia del funcionamiento de la cerca.

  •  No necesita pila.

  •  Emite un destello por cada impulso del electrificador.

  •  Debe orientarse bien hacia el lugar de observación.

  •  De noche puede verse a mas de 1 Km.

  •  Consiste en una cajita con un diodo led de alta luminosidad y su circuito asociado de la que salen dos cables, uno se conecta a la cerca y el otro a tierra.

  •  Conviene situarlo al final de la cerca.



 Modelo CP-1                                 Ver: Comprobador de pilas CP-1
